Ibanez SシリーズへのGK3内蔵加工/Ibanez S GK3 custom

「Ibanez SシリーズにGK3を内蔵できますか?」との依頼。


私も簡単に考えていましたが持ち込まれて「なるほど。いろいろ解決すべき所がある」ギターで、GK内蔵では最も考えされられたギターとなりました。

Ibanez Sシリーズはリアピックアップとトレモロブリッジ間が狭くそのままではGKドライバーが入りません。これはままあることなので大きな問題ではありませんが、GK3の13ピンコネクタをどう収めるかが問題でした。
前述の通り、ボディサイドが無いに等しいギターなのでボディトップに増設するしか無いのかな。とお預かりして詳しく検証することにしました。Ibanez S GK3

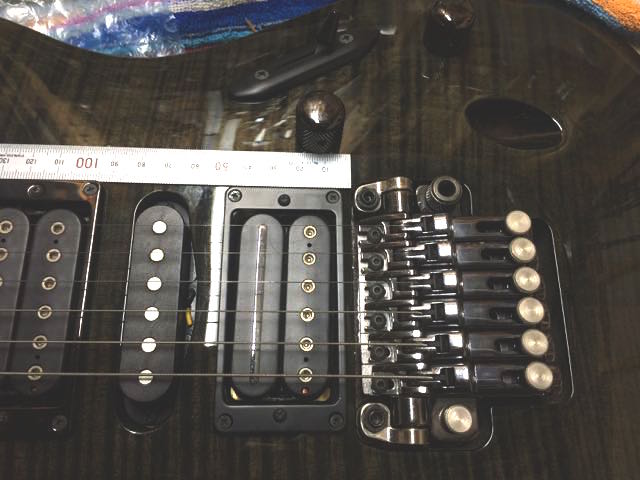

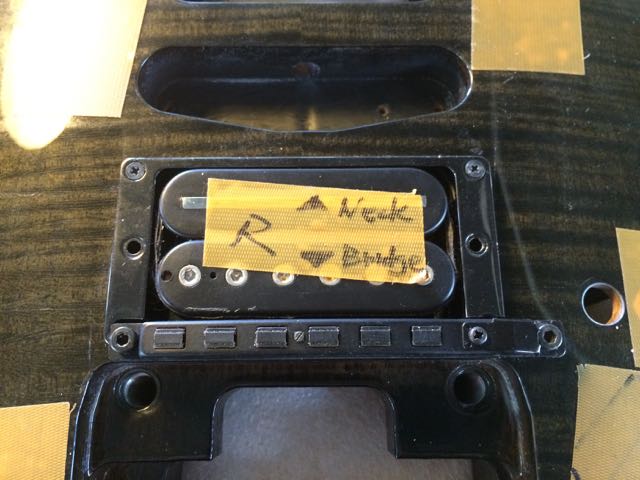

これまでオーナーはリアのエスカッションを最も薄いものに交換してピックアップ自体もそのエスカッションに合わせて下げ、リアピックアップに載せるようにGKドライバーを貼り付けていました。加えてアーチトップ・アーチバックのボディ構造でボディのサイドは10ミリ程しか無く、固定部にかかる部分に平面が無いのでGK3付属のホルダーを利用しても収まりが悪い状態でした。

リアピックアップを移動させることは割とあります。GKコネクタは既存のフォンジャック部に置いて、ノーマルフォンジャックをトップマウントするプランをたてたのですが。。
Ibanez S GK3

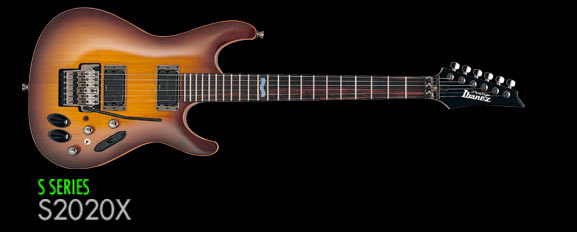

もう少しスマートな方法は無いものかと考えていた際に見つけたピエゾ内蔵のIbanez Sの画像。純正でスラント加工ジャックホールが2つ付いたものがあったのですね。
Ibanez S GK3

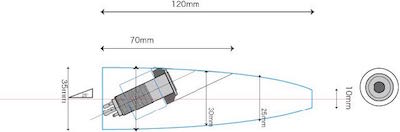

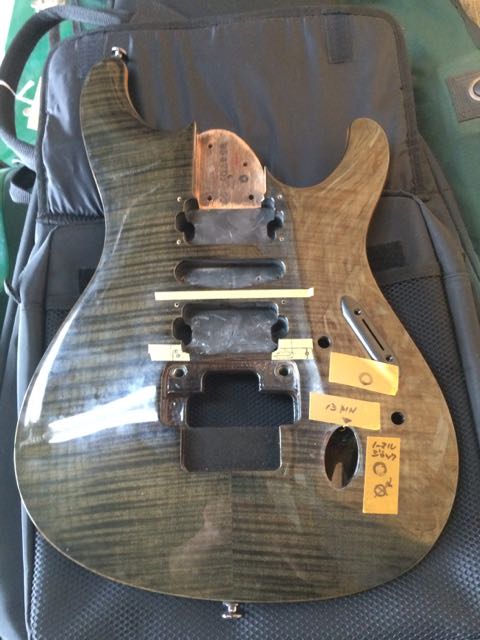

そこで、ボディ形状を採寸して見た所なんとかなりそう。しかし加工方法が問題。なにしろアーチの付いたボディに斜めに回転する刃物を入れなければならず、少しでもふらつけばボディには大きなダメージを与えてしまい、取り返しのつか無いことになりかねません。
Ibanez S GK3

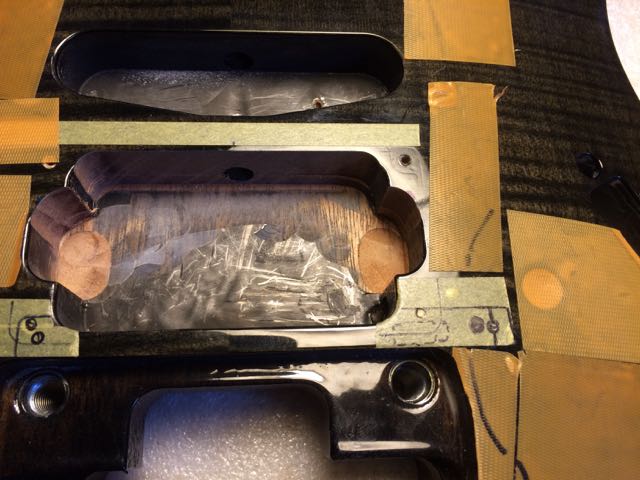

先ずリアピックアップの移動。24フレット仕様H-S-Hということもあり、各ピックアップ間が狭くエスカッションごと動かすと見た目にバランスが悪くなるのでエスカッション位置はそのまま。
リアピックアップはボディ直付け(スプリングマウント)としてわずかに取り付け位置を移動、エスカッションは一部を切り取ることにより、GKドライバーのスペースを確保しました。
Ibanez S GK3

GKドライバーを組み込み確認。純正のメタルエスカッションなので、2点止めでも安定しています。
エスカッションのPU上下ビス穴を大きくすれば内部のスクリューにアクセスできるようにも出来ますが、今回はダミーのネジを取り付けることにしました。
Ibanez S GK3

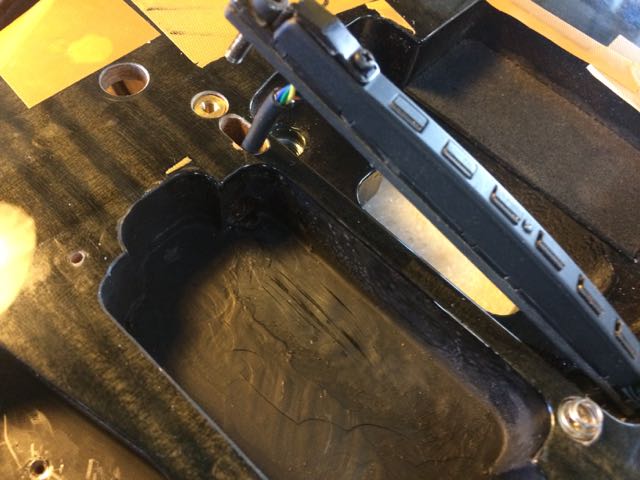

GKドライバーはスタッドアンカーによるスプリングマウント。ドライバー底面には補強も加えてあります。
Ibanez S GK3

懸念していた追加のジャックホールの加工が完了。上手いこといきました。
Ibanez S GK3

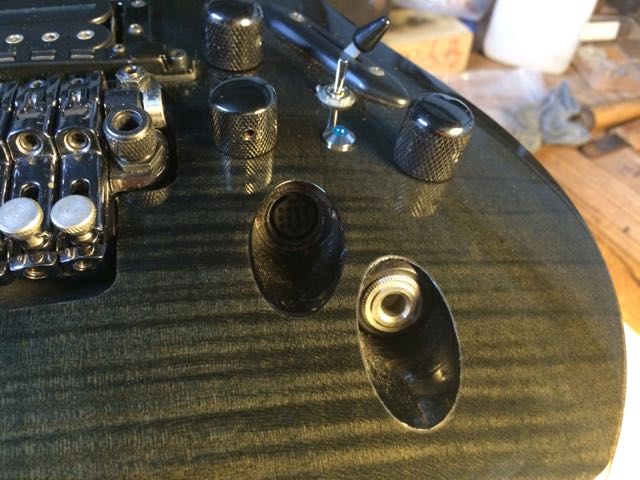

追加ジャックホールにフォンジャックを仮組み。このアングルだとボディサイドの薄さがわかりますね。
Ibanez S GK3

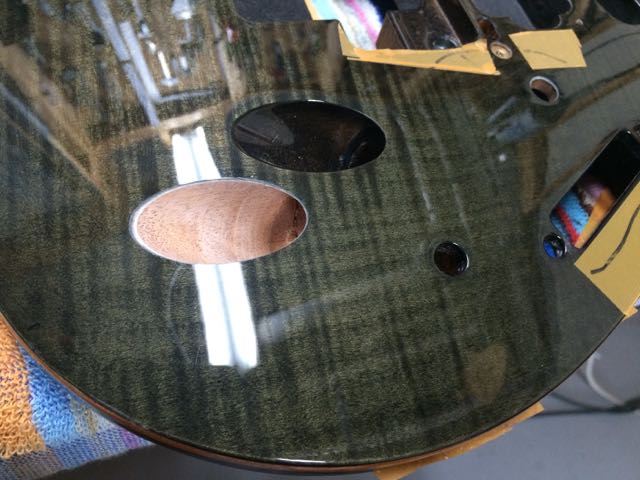

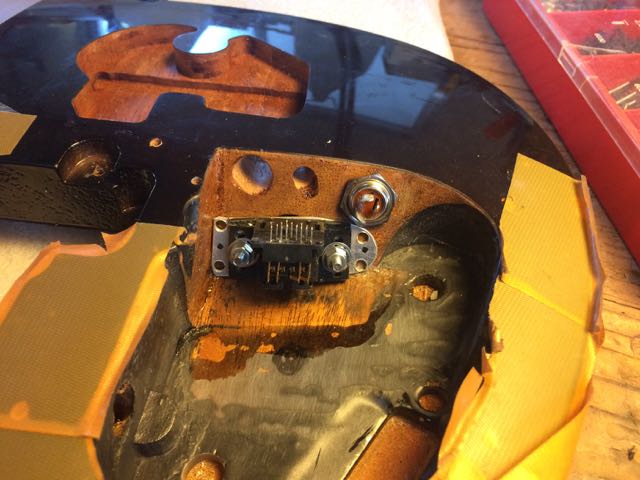

コントロールホールの加工。
Ibanez S GK3

木工加工後のパーツ合わせも問題なかったので、加工部に塗装。シンセVOL等を追加します。
Ibanez S GK3

Ibanwz ZR2トレモロを取り付け。ボールベアリングトレモロには独特の重厚感がありますね。
Ibanez S GK3

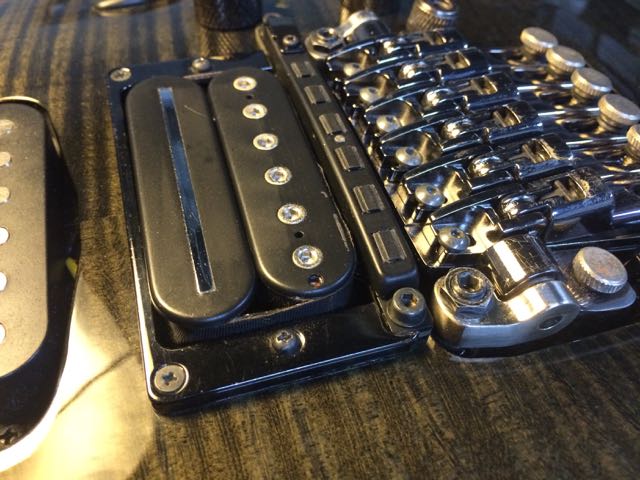

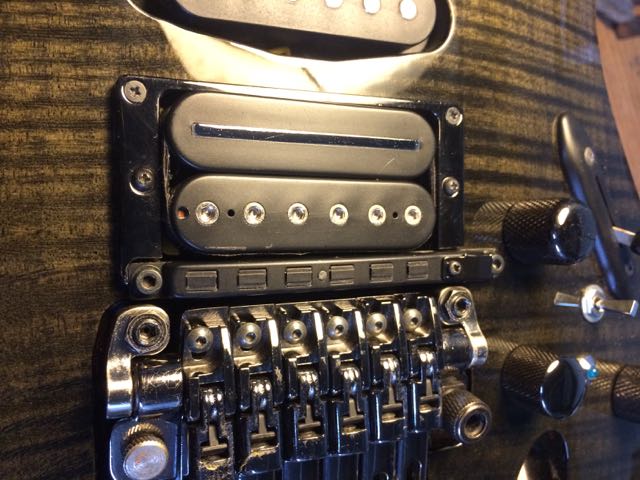

トレモロ、GKドライバー、リアピックップの干渉はありません。
Ibanez S GK3

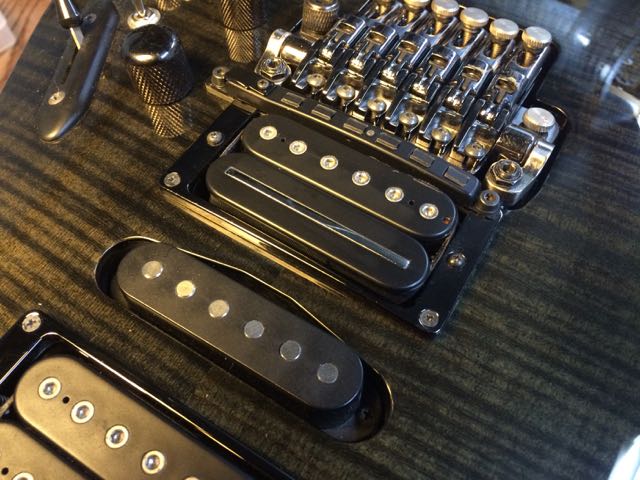

リアエスカッションの移動は無いので、各ピックアップ位置の違和感は無いかと。
Ibanez S GK3

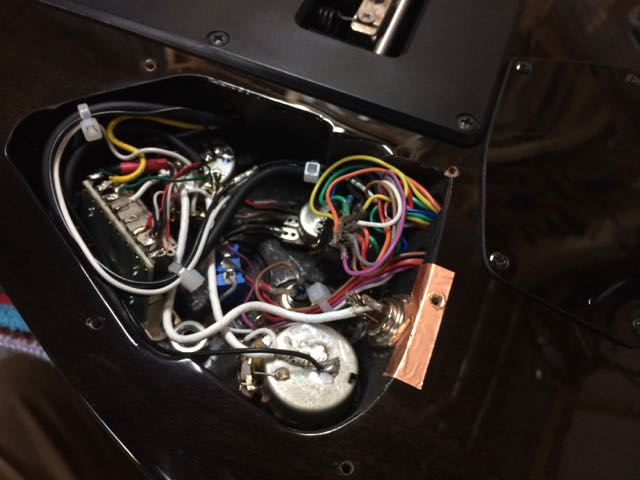

配線、セットアップを行い、長かった作業が完了しました。
Ibanez S GK3

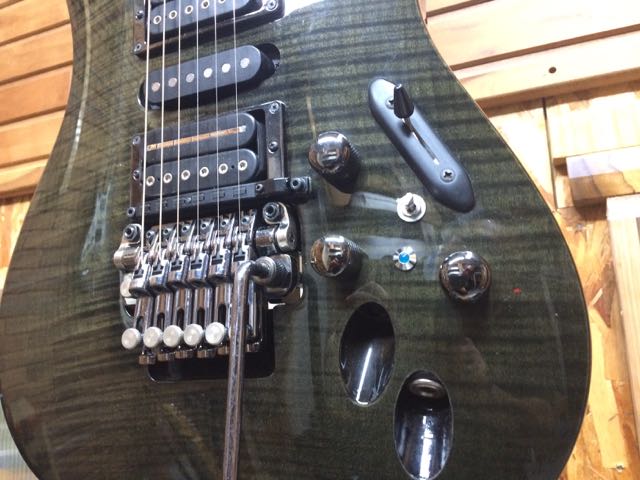

追加コントロールはシンセVOL,S1S2 SW、LED。
Ibanez S GK3

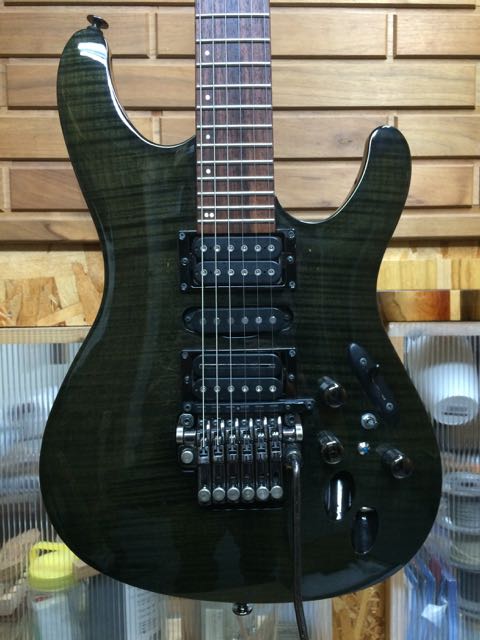

Ibanez Sシリーズの美しいフォルムを犯さずGK3の内蔵加工が出来たのではないでしょうか。
Ibanez S GK3
